Je hebt een patchkast gekocht en kunt niet wachten de kast in te richten. Eindelijk je netwerk op orde! Voor kleinere apparaten heb je direct legborden mee besteld. Maar hoe bevestig je de legborden in de 19 inch profielen? Dat is heel makkelijk. We laten het stap voor stap zien.
Wat heb je nodig?
- Sterschroevendraaier
- Eventueel kooimoer super tool en gereedschap voor kooimoeren
Wij voeren 3 types legborden: vaste legborden, uittrekbare legborden en universele legborden. We laten per type zien hoe je ze met een paar handgrepen in je serverkast plaatst.
Montage vaste legborden DS-FH
Deze legborden zijn alleen geschikt voor onze eigen lijn server- en wandkasten. De legborden worden tussen de 19 inch profielen geplaatst. Je monteert de DS-FH legborden als volgt:
Stap 1

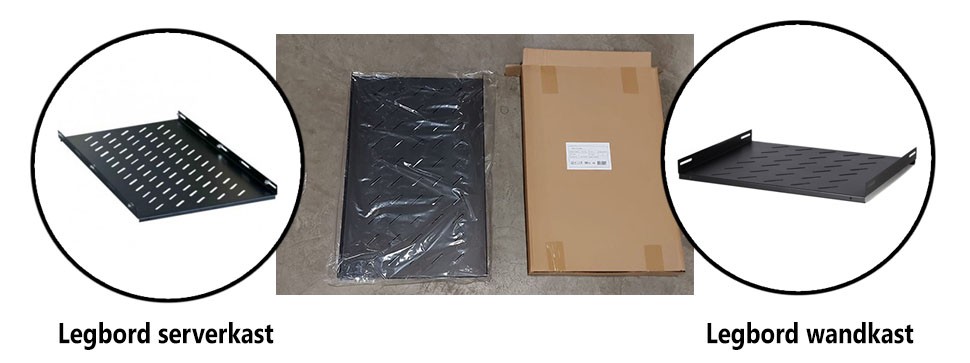

Haal het legbord en het setje kooimoeren en schroeven uit de verpakking.
Stap 2

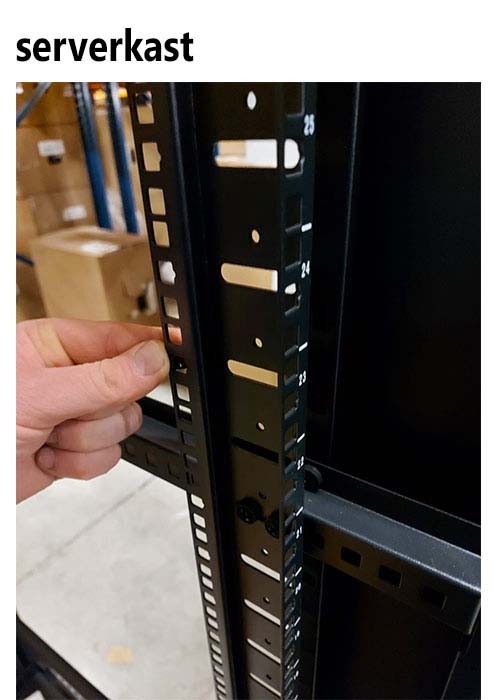

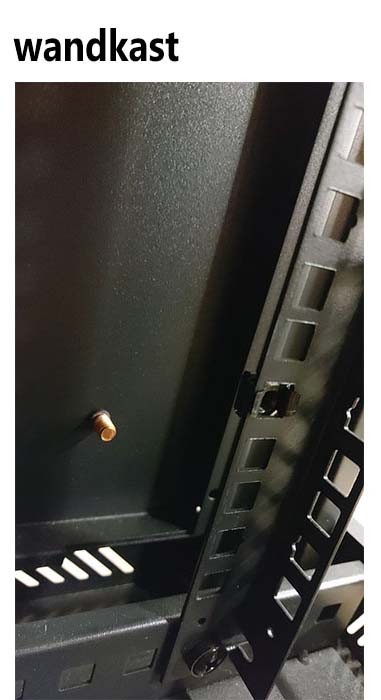

De 19 inch profielen van de serverkast of wandkast zijn voorzien van uitsparingen waarin de kooimoeren kunnen worden bevestigd. Plaats de kooimoeren vanaf de buitenkant in alle 4 profielen van de serverkast. Doe dit op de gewenste hoogte. Dit is het makkelijkst met een kooimoer super tool.
Stap 3

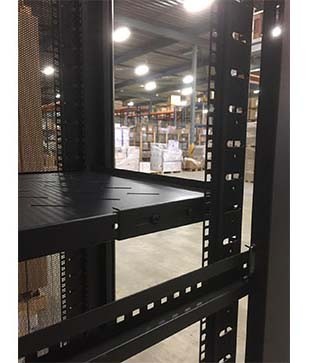

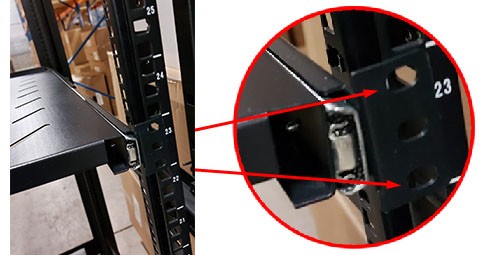

Schuif vervolgens het legbord tussen de 19 inch profielen zodat de perforatie exact voor de kooimoer komt te zitten. Dit vereist enige kracht omdat het legbord klem tussen de profielen bevestigd wordt. Je kunt het legbord het beste horizontaal kantelen en vanaf de voorzijde tussen de stijlen positioneren. Daarna duw je het legbord op de plek tot deze de gewenste, volledig horizontale positie inneemt.
Stap 4

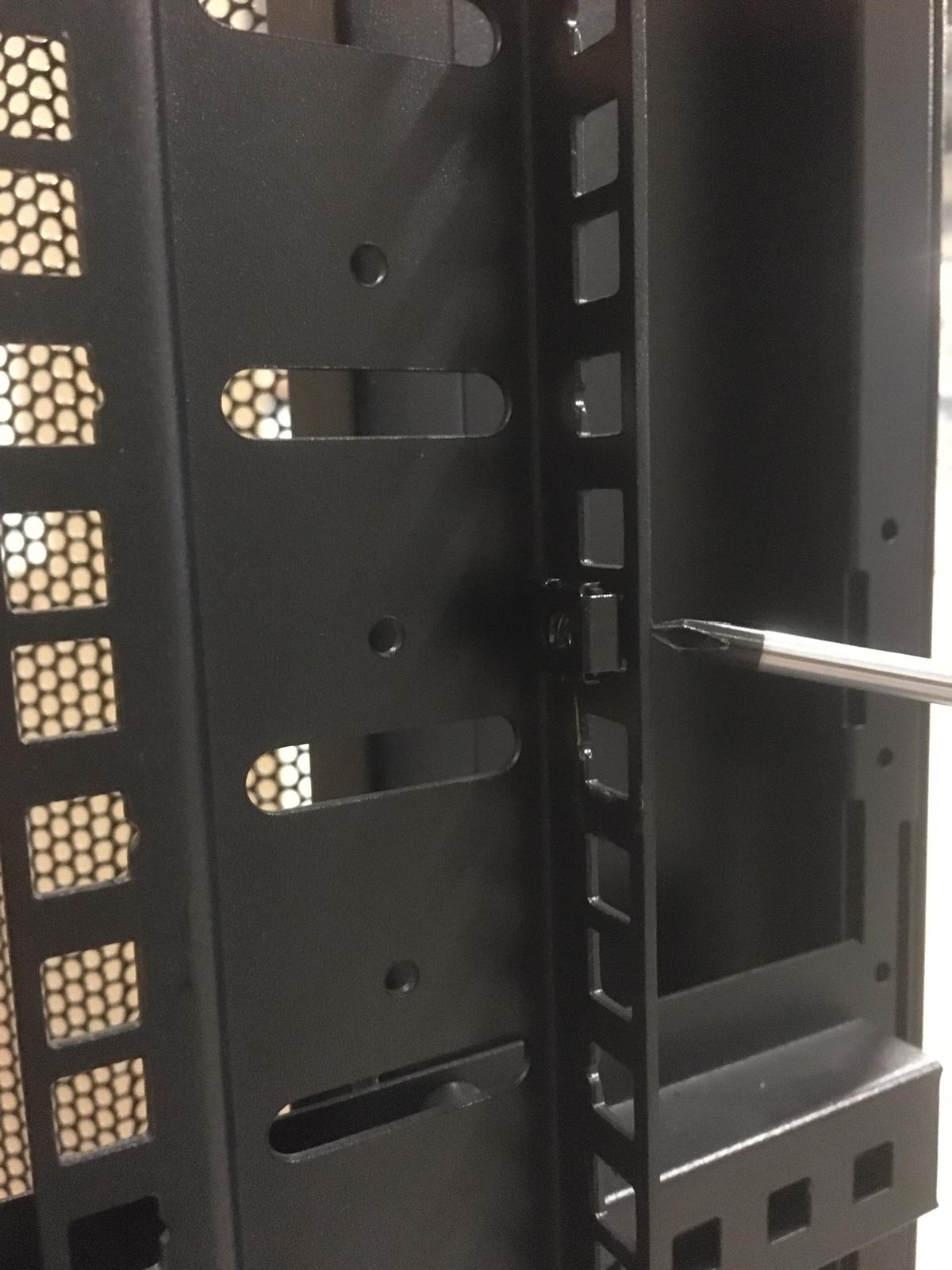

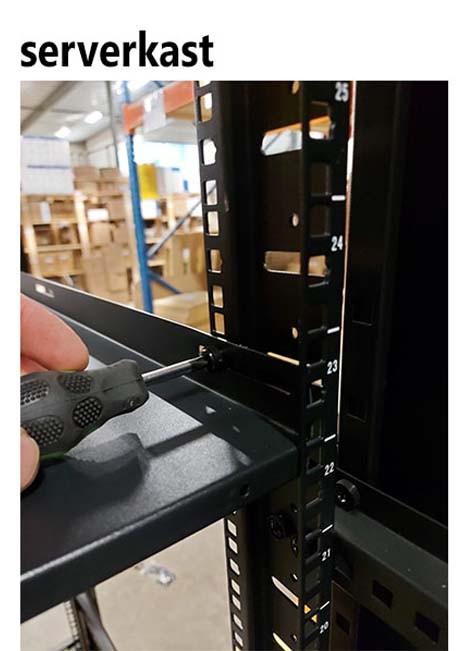

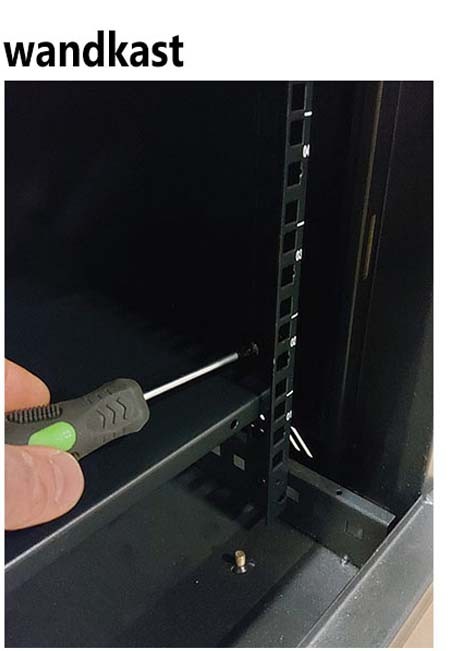

Schroef het legbord vast met de bijgeleverde kooischroeven. Dit kan met een sterschroevendraaier of met speciaal gereedschap voor kooimoeren . Het legbord is hierna onmiddellijk klaar voor gebruik.
Montage uitschuifbare legborden DS-UH
Deze legborden zijn alleen geschikt voor onze eigen lijn server- en wandkasten. De legborden worden aan de vóór en achterzijde van de 19 inch profielen bevestigd. Je monteert de DS-UH legborden als volgt:
Stap 1

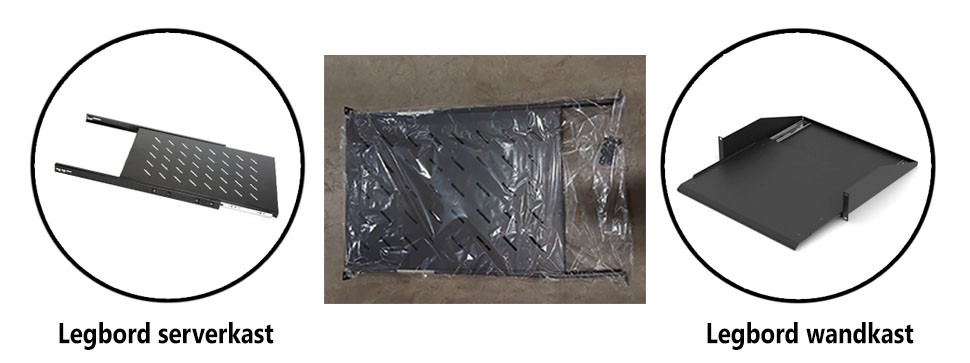

Haal het legbord en de bijgeleverde kooimoeren en schroeven uit de verpakking.
Stap 2
Plaats de kooimoeren aan de voor- en achterzijde in alle vier profielen van de serverkast. Doe dit op de gewenste hoogte.
Stap 3

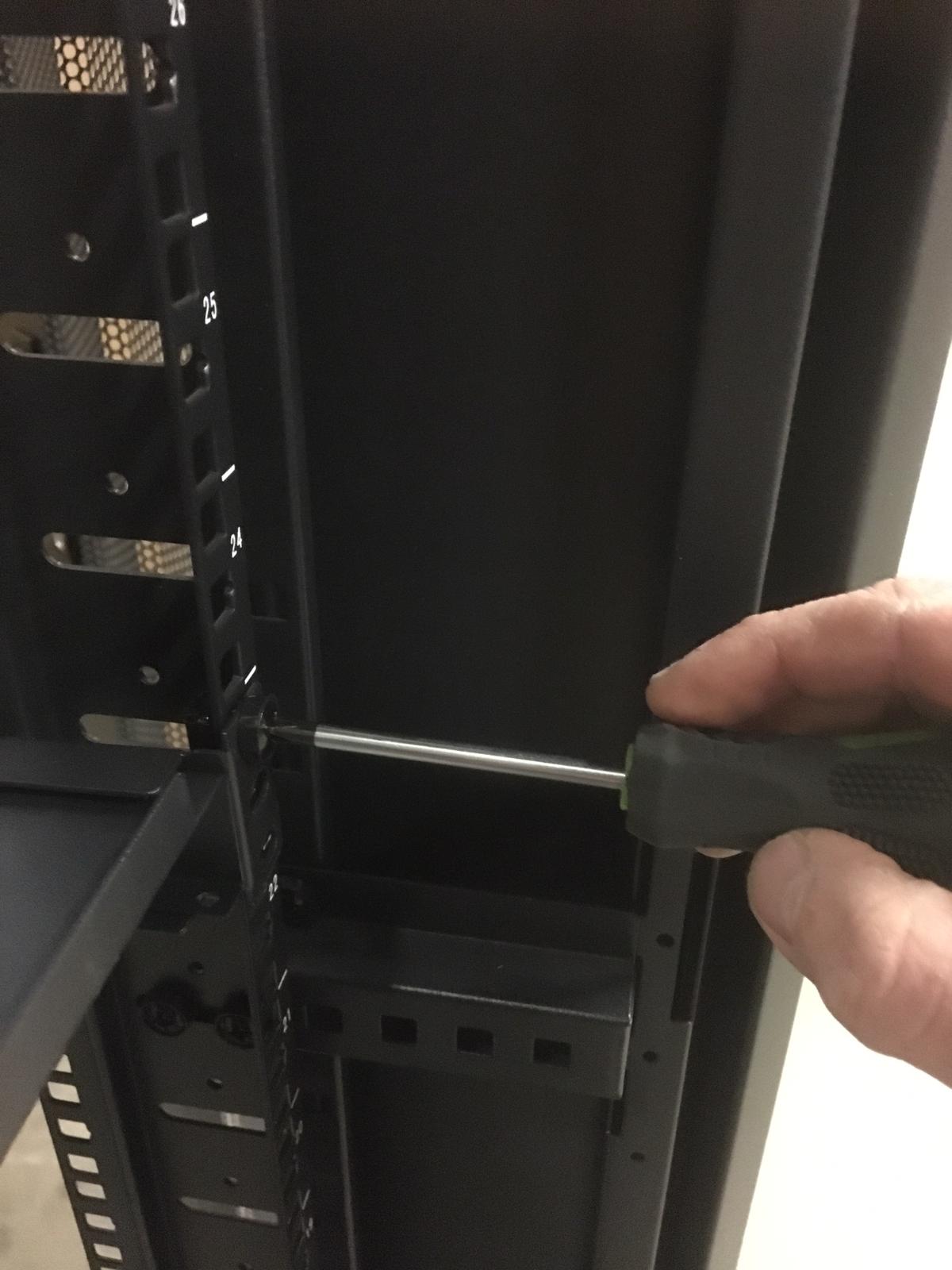

Plaats het legbord tussen de 19 inch profielen zodat de uitsparing van de montage-oren voor de zojuist geplaatst kooimoeren komen te zitten. Schroef met een schroevendraaier of gereedschap voor kooimoeren de kooischroeven vast aan de voorzijde van het legbord.
Stap 4

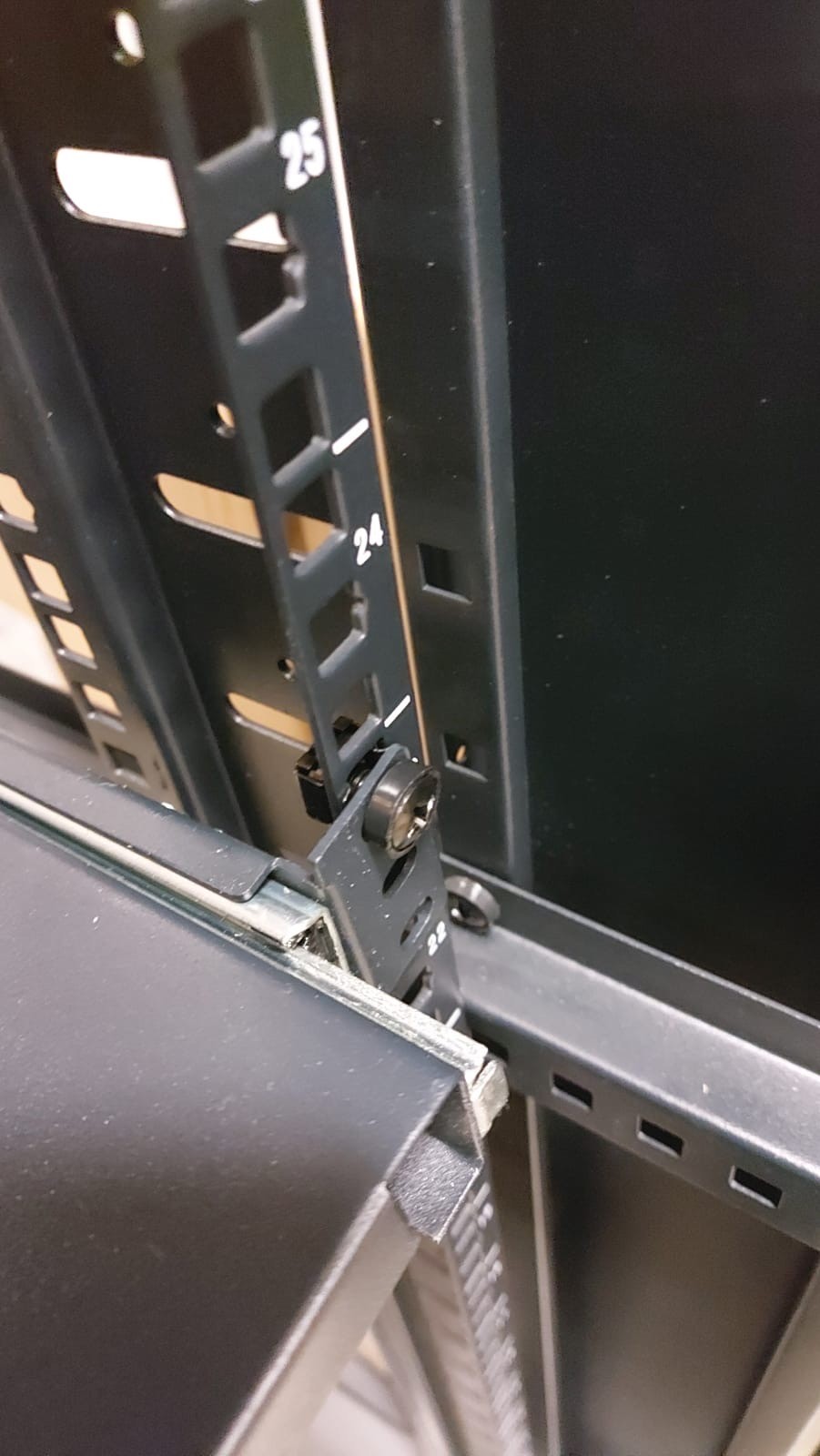

Schuif de telescoopgeleiders uit tot aan de achterste 19 inch profielen totdat de uitsparing van de montage-oren voor de zojuist geplaatste kooimoeren komen te zitten. Schroef de kooimoeren vast. Doe dit bij alle vier profielen. Het legbord kan nu in gebruik genomen worden.
Montage universele legborden DS-FO
Deze legborden zijn geschikt voor alle 19 inch patch- en wandkasten. De universele legborden worden aan de vóór en achterzijde van de 19 inch profielen bevestigd. Je monteert de DS-FO legborden als volgt:
Stap 1

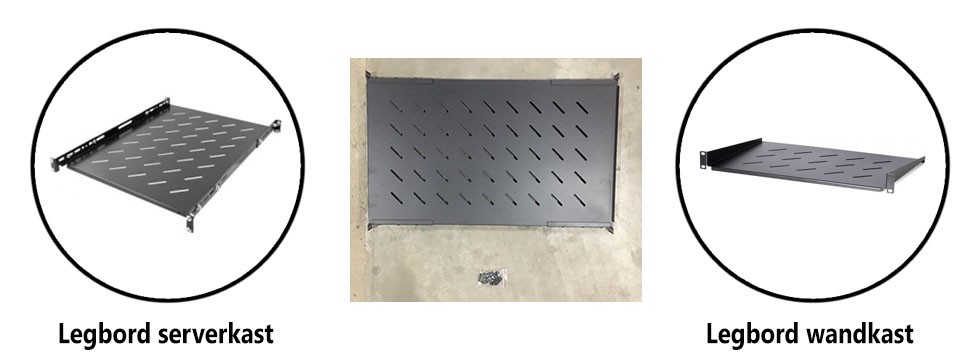

Haal het legbord en de bijgeleverde kooimoeren en schroeven uit de verpakking.
Stap 2
Plaats de kooimoeren op de gewenste hoogte aan de voor- en achterzijde in alle vier profielen. Doe dit op de gewenste hoogte.
Stap 3

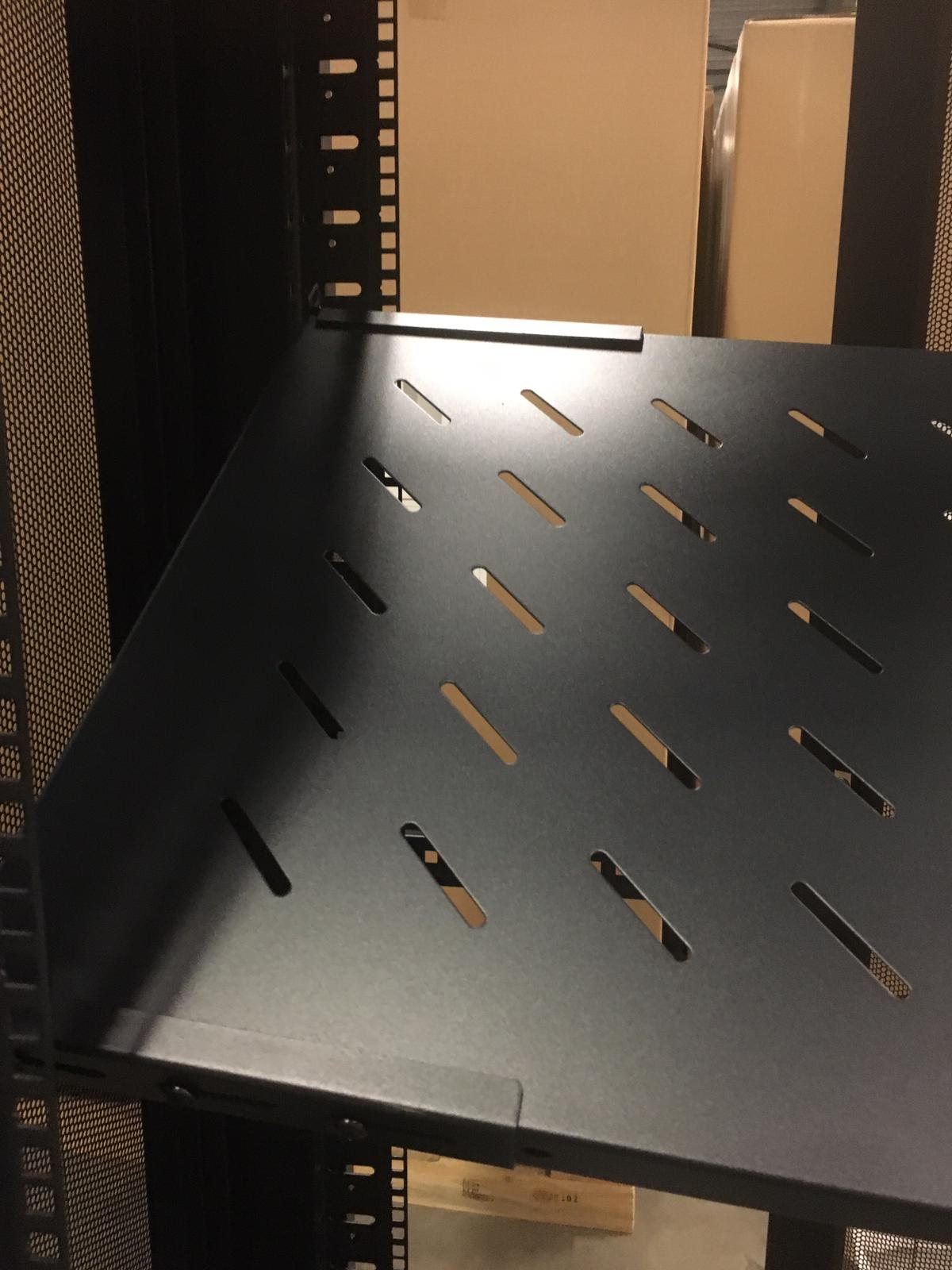

Plaats het legbord tussen de 19 inch profielen zodat de perforatie voor de kooimoer komt te zitten. Schroef alleen de kooimoeren aan de voorzijde vast.
Stap 4

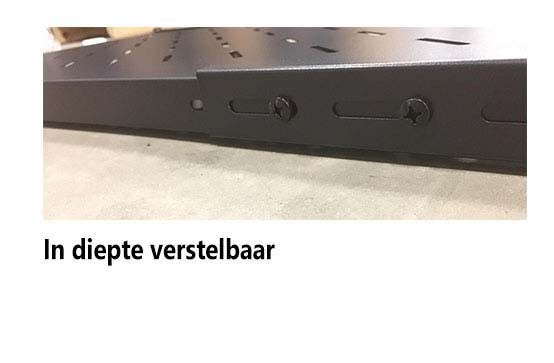

De achterste bevestigingspunten van het universele legbord zijn in diepte verstelbaar. Trek deze zo ver uit totdat de bevestigingsgaten voor de kooimoeren in de profielen komen te zitten. Schroef de kooimoeren aan de achterzijde vast. Het legbord is nu klaar voor gebruik.
